Hướng dẫn sử dụng SCT-12 _ Quick manual keypad SCT-12
Access Control Keypad SCT – 12
- Thông số kỹ thuật:
- Thông số đầu đọc:
- Điện áp hoạt động : DC 12V ± 10%
- Hoạt động hiện tại <100mA
- Kích thước : 120mm × 78mm × 22mm
- Trọng lượng : 110g
- Nhiệt độ môi trường xung quanh : 0 ℃ – 60℃
- Độ ẩm tương đối : 20%.
- Bộ nhớ : 1000 người dùng
- Xác nhận : Mật khẩu / Thẻ từ EM 125 (Mifare tuỳ chọn)
- Khoảng cách đọc thẻ 1－5CM
- Chế độ mặc đinh:
- Mật khẩu lập trình 123456
- Thời gian mở khoá : 5 giây
- Chế độ mở cửa : Thẻ hoặc Mật khẩu truy cập
- Mật khẩu truy cập bao gồm Mật khẩu truy cập riêng (PIN) và Mật khẩu truy cập chung
- Ánh sáng biểu thị :
- Đèn đỏ nhấp nháy cứ sau 2 giây : trạng thái hoạt động bình thường
- Đèn xanh cứ sau 0,5 giây : đang chờ xử lý
- Đèn đỏ luôn sáng : trạng thái lập trình
- Đèn xanh luôn BẬT : trong thời gian mở khóa
- ánh sáng đỏ và xanh xen kẽ : khôi phục mật khẩu cài đặt
- Âm thanh buzz buzz :
- 1 tiếng beep ngắn : Đầu vào hợp lệ
- 3 tiếng beep ngắn: Đầu vào không hợp lệ
- 1 tiếng beep dài : trạng thái lập trình
- 3 tiếng beep dài : khôi phục mật khẩu cài đặt
- Hướng dẫn cài đặt:
JP1 terminal：
| NO | Mark | Color | Màu dây | Function |
| 1 | +12V | Red | Đỏ | Power+ |
| 2 | GND | Black | Đen | Power- |
| 3 | PUSH | BLUE | Xanh dương | Low level output |
| 4 | OPEN | Yellow | Vàng | Door Release |
| 5 | BELL | Grey | Xám | BELL |
| 6 | BELL | White | Trắng | BELL |
JP2 terminal：
| NO | Mark | Color | Màu dây | Function | Remark |
| 1 | NC | Brown | Nâu | Relay NC output | |
| 2 | COM | Blue | Xanh dương | Relay Com output | |
| 3 | NO | Purple | Tím | Relay NO output |

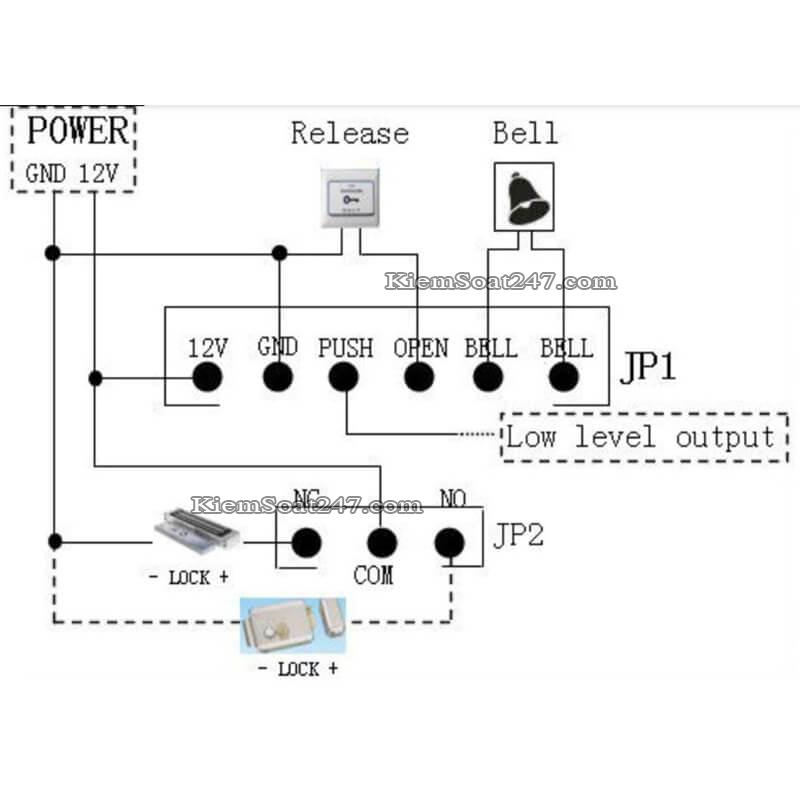

Sơ đồ đấu dây :
- Câu lệnh :
Cú pháp # Master Code # Câu lệnh #
- Thay đổi Master Code : ( Master Code mặc định 123456 )
0_Master Code mới # Master Code mới (lần2)
- Thêm thẻ người dùng :
1_Quét thẻ (Nếu thêm nhiều thẻ, hãy đọc thẻ liên tục )
22_UID Quét thẻ (Use ID : là 4 ký tự )
- Đặt Mật khẩu truy cập: ( Cách dùng Mật khẩu : Mật Khẩu # )
21_Mật khẩu Chung (Mổi đầu đọc chỉ có 1 mật khẩu chung duy nhất )
23_UID Mật khẩu riêng (Use ID:là 4 ký tự )
- Xoá người dùng
41_Quét thẻ (Nếu xóa nhiều thẻ, đọc thẻ liên tục)
42_UID
43_Card Number (8 số , 10 số thẻ)
-Xóa tất cả người dùng
40_0000 (Xóa tất cả thẻ mã PIN trừ Mật khẩu truy cập chung)
- Thay đổi mật khẩu :
Quét thẻ or Mật khẩu è cửa mở è Nhấn # (trong 3s) è Đèn xanh lá sáng è Mật khẩu mới # Mật khẩu mới (lần2) è Tiếng beep dài.
- Thời gian mở cửa
5_XX ( XX: 1 è 99; XX= 00, thời gian mở là 0,2 giây )
- Chế độ đầu đọc :
6_XX (XX: 01 (chỉ thẻ) / 02 (thẻ hoặc Mật khẩu) / 03 (thẻ + PIN)
- Đặt lại mặc định của nhà máy :
8_99 (Ngoại trừ mật khẩu lập trình và thẻ quản lý)
- Reset Master Code : (dây Exit màu Vàng)
Bước 1 : Tắt nguồn è Nhấn Exit è Mở nguồn è 3 tiếng beep è Đèn Xanh – đỏ xen kẽ
Bước 2 : Tắt nguồn è Thả nút Exit è Mở nguồn lại.
- Mở cửa tạm thời :
Quét thẻ từ hoặc mật khẩu đã đăng ký è bấm phím 7,9
Tắt mở cửa tạm thời bằng cách Quét thẻ/Mật khẩu/Nút Exit.
